Produktbeschreibung

Aufgrund des aktuellen Chipmangels in Europa wie auch in China, ist z.Z. keine Fertigung möglich.

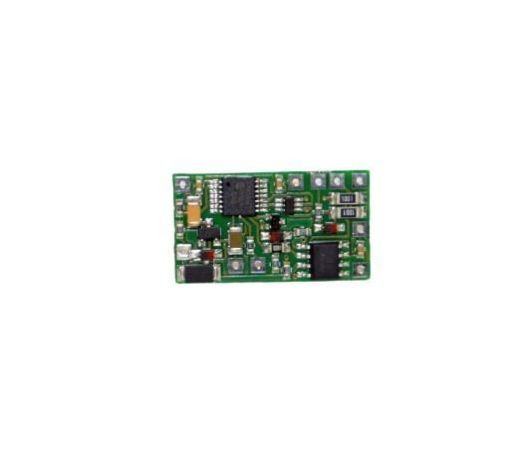

Frankenslot Speedflow Digital Decoder V2.1  kompatibel zum Carrera ® Digital System D132 / D124

Achtung empfindliche Bauteile
löten mit max. 275 Grad für 1 - 2 Sekunden, zuerst Lötpads und Kabel verzinnen, dann anlöten !
Bei Nichtbeachtung zerstören sie evtl. die Schottky Diode am Plus Eingang !


mit getrennten Brems / Rücklicht, Ghostcar ™ Funktion, Tanken
Größe ca. 27,0 x 15,0 mm
Betriebsspannung 12 - 18,0 Volt DC
( * Freigabe nur für 18D Carrera Motor, BISON I , Slotdevil 5020 ohne Magnetbetrieb)
Gewicht 1,8 Gramm - einseitige Bestückung / Unterseite frei, aber mit zus. Lödpads

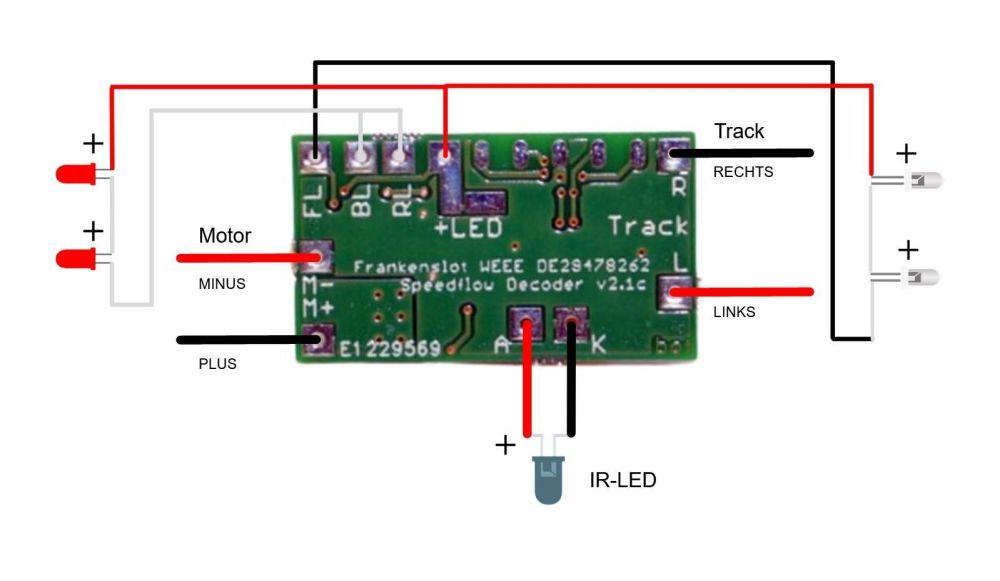

BITTE beachten sie Bild 3 - die Anschlußskizze

Achtung - es liegt eine Vishay Diode bei, das lange Bein ist die Anode und somit Plus !
bitte unbedingt darauf achten



Lieferumfang:
Digital Decoder Speedflow
Silikonlitze 0,25 m² für Motor / Leitkiel und weiche PVC Litze 0,14 m² für LED
2 LED weiss klar, 2 LED rot klar, 1 IR Diode
sowie einen Satz Keramik Kondensatoren die zwingend eingelötet werden müssen bei BRM, NSR und RevoSlot Motoren.

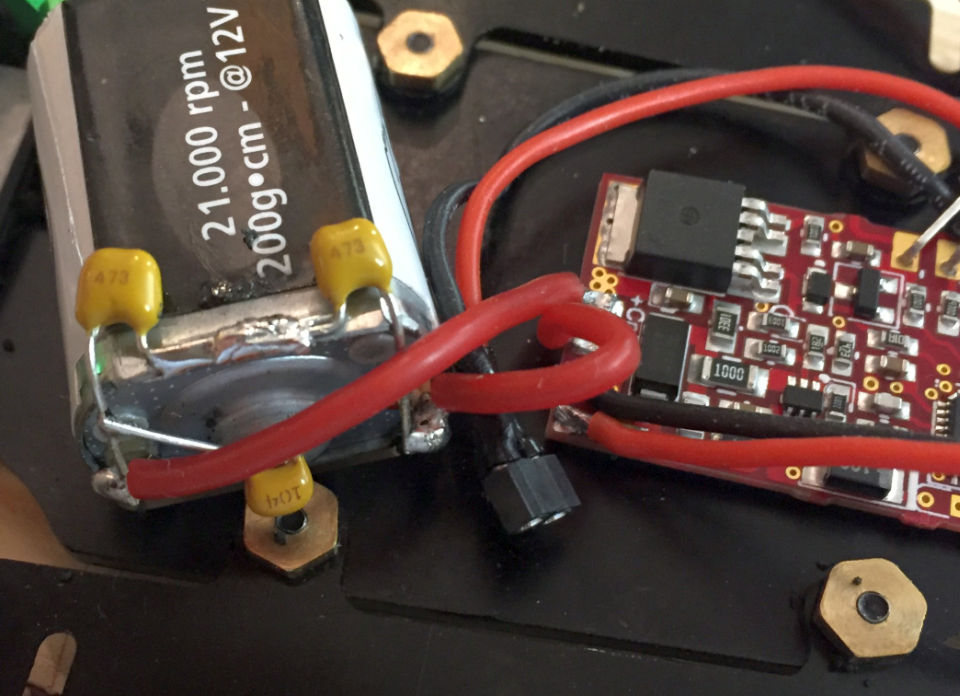

Wir empfehlen die Entstörkondensatoren immer einzulöten um Störungen im Digitalprotokoll zu vermeiden - siehe Bild 4 !

Für den Einbau in Fremdmodellen muss ein Loch 3 mm links in Fahrtrichtung 12,5 mm aussermittig gebohrt werden.
Falls kein getrenntes Brems / Rücklicht gewünscht wird, muss zwischen den Lötpads BL - RL eine Brücke eingelötet werden
Der Decoder wird ganz normal über CU über die Code Taste oder durch Doppelklick / anheben / aufsetzen / erneutes betätigen der Weichentaste angelernt (die jeweilige ID) eingestellt. Auch für externe Racesoftware wie Cockpit-XP geeignet.

hier die Anleitung zum ausdrucken


Die LED werden über Plus + angeschlossen und über Masse geschaltet.

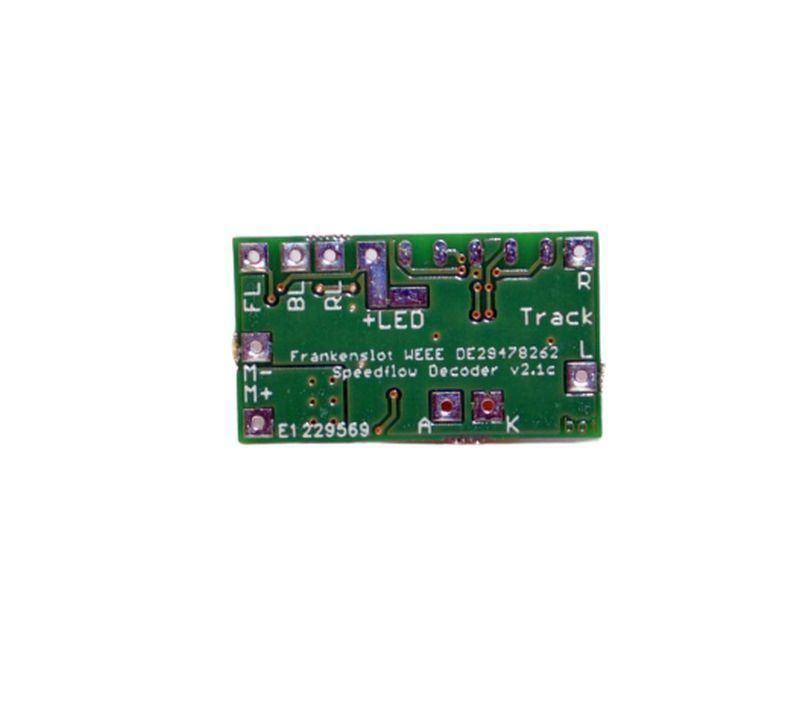

Anschlüsse V2.1 :
Track R L / Schiene
M + - / Motor
FL / Frontlicht
BL / Bremslicht
RL / Rücklicht
+ LED / gemeinsamer Plus für LED
A  K / IR Diode

Kundenrezensionen:

Autor:  am 19.02.2021     Bewertung:

Super

Autor:  am 12.02.2021     Bewertung:

5 Sterne auch von mir; echt handlich zu verarbeiten. Habe bereits mehrere verbaut. Lötarbeiten, Kabelmaterial, Funktion, ... alles erstklassig. Absolut empfehlenswert!

Autor:  am 29.01.2021     Bewertung:

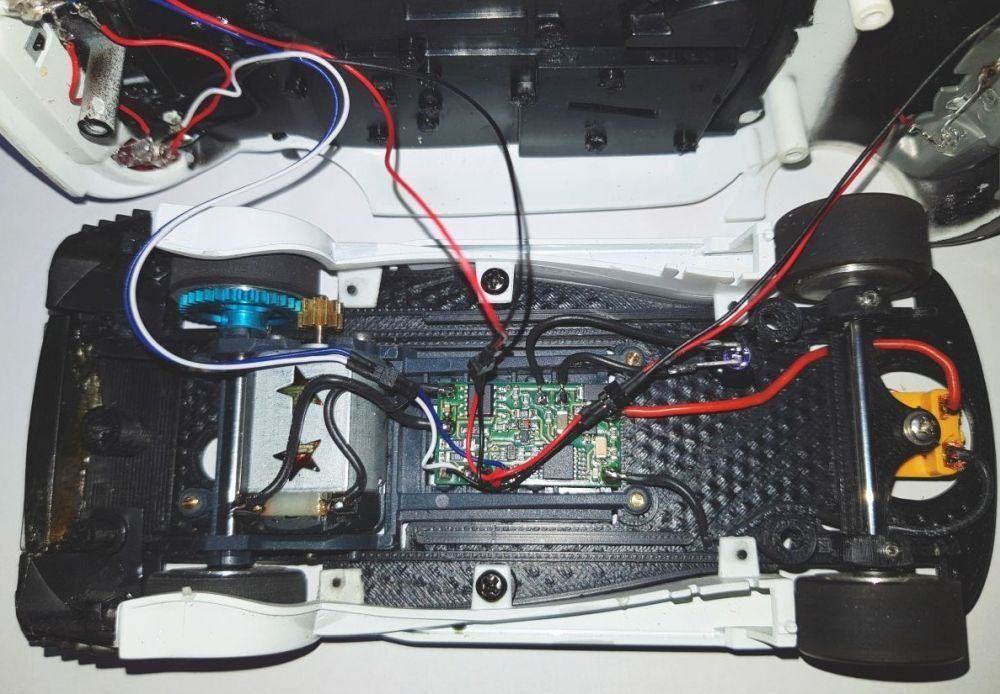

Der Decoder ist klein und kompakt. Damit passt er gut in die Autos. Alle notwendigen Teile wie Kabel und Licht sind im Lieferumfang mit dabei. Mein erster Eindruck ist, dass der Decoder feinfühliger zu regeln ist, als die Original vom großen C. Ich habe diesen in einen alten Fly capri RS Turbo aus 2005 verbaut.

Was zum letzten Glück noch fehlt, wäre etwas Schrumpfschlauch, um die Pins der Dioden zu isolieren.

Autor:  am 06.01.2021     Bewertung:

Feiner kleiner Decoder, der in nahezu jedes Slotcar passt. Sehr gute Anleitung und problemloser Einbau. Ich habe mittlerweile mehrere verbaut und alle laufen ohne Mucken.
