Decoder Speedflow Mini Frankenslot Set mit LED´s -Kabel / Entstörfilter

Art.Nr.: SpeedflowMini1

Frankenslot Speedflow Digital Decoder V2.1  kompatibel zum Carrera ® Digital System D132 / D124

Achtung empfindliche Bauteile
löten mit max. 275 Grad für 1 - 2 Sekunden, zuerst Lötpads und Kabel verzinnen, dann anlöten !
Bei Nichtbeachtung zerstören sie evtl. die Schottky Diode am Plus Eingang !

mit getrennten Brems / Rücklicht, Ghostcar ™ Funktion, Tanken
Größe ca. 27,0 x 15,0 mm
Betriebsspannung 12 - 18,0 Volt DC
( * Freigabe nur für 18D Carrera Motor, BISON I , Slotdevil 5020 ohne Magnetbetrieb)
Gewicht 1,8 Gramm - einseitige Bestückung / Unterseite frei, aber mit zus. Lödpads

BITTE beachten sie Bild 3 - die Anschlußskizze

Achtung - es liegt eine Vishay Diode bei, das lange Bein ist die Anode und somit Plus !
bitte unbedingt darauf achten


Lieferumfang:

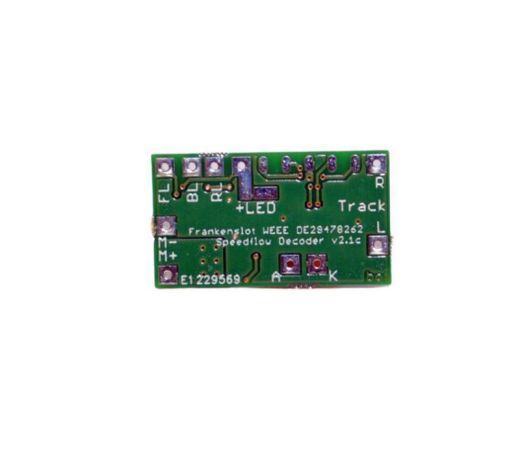

Digital Decoder Speedflow
Silikonlitze 0,25 m² für Motor / Leitkiel und weiche PVC Litze 0,14 m² für LED
2 LED weiss klar, 2 LED rot klar, 1 IR Diode
sowie einen Satz Keramik Kondensatoren die zwingend eingelötet werden müssen bei BRM, NSR und RevoSlot Motoren.

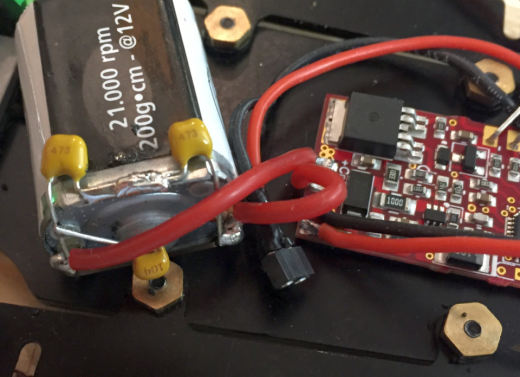

Wir empfehlen die Entstörkondensatoren immer einzulöten um Störungen im Digitalprotokoll zu vermeiden - siehe Bild 4 !

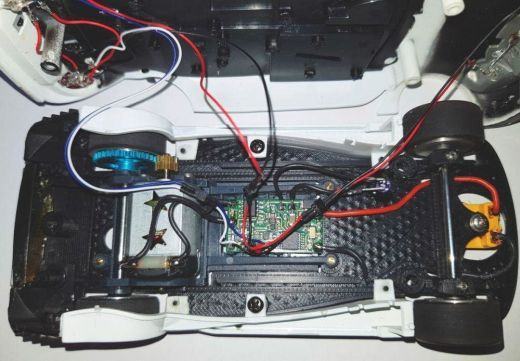

Für den Einbau in Fremdmodellen muss ein Loch 3 mm links in Fahrtrichtung 12,5 mm aussermittig gebohrt werden.
Falls kein getrenntes Brems / Rücklicht gewünscht wird, muss zwischen den Lötpads BL - RL eine Brücke eingelötet werden
Der Decoder wird ganz normal über CU über die Code Taste oder durch Doppelklick / anheben / aufsetzen / erneutes betätigen der Weichentaste angelernt (die jeweilige ID) eingestellt. Auch für externe Racesoftware wie Cockpit-XP geeignet.

hier die Anleitung zum ausdrucken


Die LED werden über Plus + angeschlossen und über Masse geschaltet.

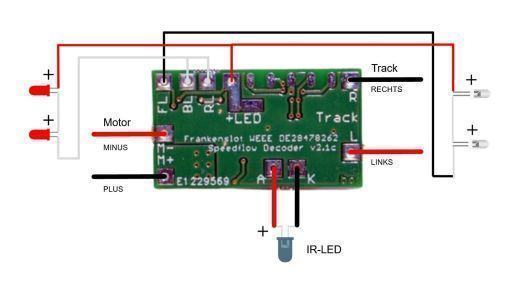

Anschlüsse V2.1 :
Track R L / Schiene
M + - / Motor
FL / Frontlicht
BL / Bremslicht
RL / Rücklicht
+ LED / gemeinsamer Plus für LED
A  K / IR Diode

Preis:

28,90 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
